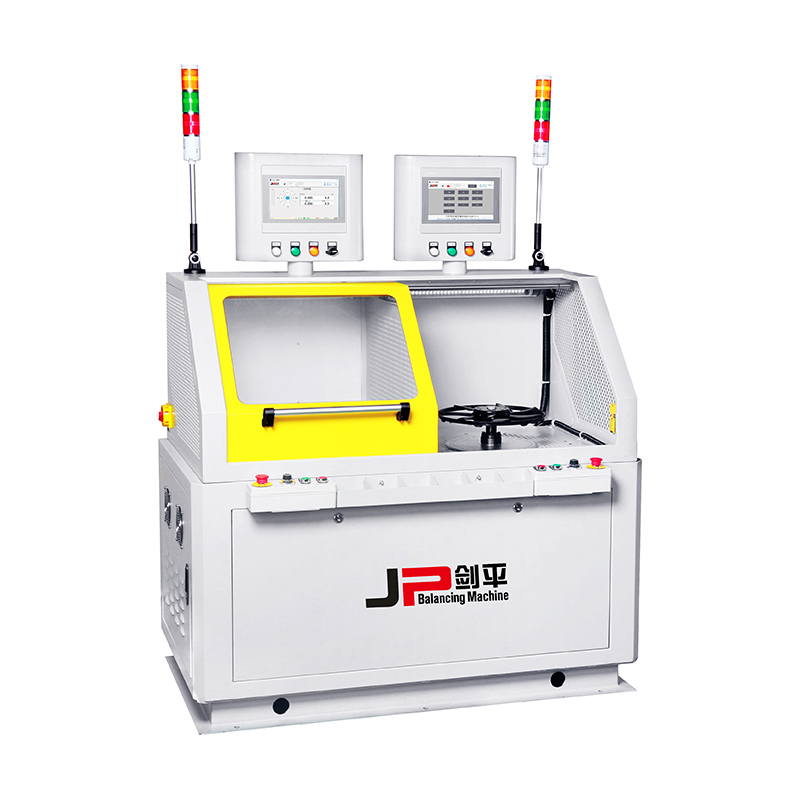

動平衡機是測量旋轉物體(轉子)不平衡量大小和位置的機器。因轉子在圍繞其軸線旋轉時，由于相對于軸線的質量分布不均勻而產生離心力。這種不平衡離心力作用在轉子軸承上會引起振動，產生噪聲和加速軸承磨損，以致嚴重影響產品的性能和壽命，因此要運用動平衡機進行檢測。

那么利用動平衡機可以實現哪幾種矯正機械平衡的方式呢？

1）去重

在實際應用中，往往要經過多次測試和校正，才能使殘余不平衡量達到要求。從鉆孔去重的工藝要求出發，一般不是鉆一個孔的方法，而是在位置已分配好的多個孔位中，選擇若干個位置鉆孔去重，通過矢量合成達到平衡校正的效果。

2）配重分量

為了配重安裝方便，可先在被平衡轉子上鉆若干個均布的螺孔，根據被平衡轉子所鉆螺孔的數目分一般有三點配重法和四點配重法。

一般來講 位置是任意選的，但是我們的校正工作都是在動平衡測試工作以后進行的，故一般選擇為動平衡測試時鑒相傳感器所在的位置。

配重分量法多應用于單面和低速的動平衡，該方法起停機次數較多但測量時可不用鑒相傳感器，測試系統成本低。

3） 附加動平衡盤

對于需要經常對其進行不平衡量校正的轉子，如磨床砂輪轉子，平衡前推薦在轉子上安裝一只平衡盤。平衡盤上加工出梯形槽，用于放入附加平衡塊。

平衡盤的尺寸，應針對不同的轉子的構造進行設計。針對不同的轉子，平衡盤的結構大同小異。

應用平衡盤法對轉子進行平衡時，只需知道平衡盤上平衡塊的起始位置，在拾得不平衡量后，通過計算得到使得轉子被平衡時平衡塊所在的位置，移動平衡塊到相應的位置，就可以對轉子精準地進行平衡。
