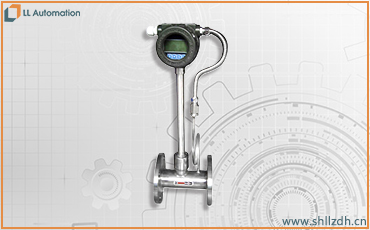

LL-HLUG系列溫壓補償一體化渦街流量計

LL-HLUG系列溫壓補償一體化渦街流量計主要用于工業管道介質流體的流量測量如氣體、液體、蒸氣等多種介質。一體式渦街流量計VSF輸出的脈沖頻率信號不受流體物性和組分變化的影響，即儀表系數在雷諾數范圍內僅與旋渦發生體及管道的形狀尺寸等有關。但是作為流量計在物料平衡及能源計量中需檢測質量流量，這時流量計的輸出信號應同時監測體積流量和流體密度，流體物性和組分對流量計量還是有直接影響的。

渦街流量計便是依據卡門旋渦原理進行封閉管道流體流量測量的流量計。其具有良好的介質適應能力，不需要溫度壓力補償可直接測量蒸汽空氣氣體、水、液體的工況體積流量，配備溫度、壓力傳感器可測量標況體積流量和質量流量。為使用方便，電池供電的本地顯示型渦街流量計采用微功耗設計，采用鋰電池供電可不間斷運行一年以上，節省了電纜和顯示儀表的采購安裝費用，可就地顯示瞬時流量、累積流量等。溫度傳感器，可以直接測量出飽和蒸汽的溫度并計算出壓力，用于氣體流量測量可直接測量出氣體介質的溫度和壓力，從而顯示氣體的標況體積流量。

具體參數：

◆測量介質:氣體、液體、蒸氣

◆口徑規格法蘭卡裝式口徑選擇25,32, 50,80,100

◆法蘭連接式口徑選擇100,150,200

◆流速范圍：雷諾數1.5x104 ~4x106; 氣體5 ~ 50m/s;液體0.5 ~ 7m/

◆測量精度1.0級1.5級

◆被測介質溫度:常溫- -25°C~ 100°C

◆高溫-25°C~150°C -25°C ~ 250°C

◆輸出信號：脈沖電壓；輸出信號：電平8 ~ 10V低電平0.7 ~1.3V

◆脈沖占空比約50%,傳輸距離為100m

◆脈沖電流遠傳信號：4~ 20 mA,傳輸距離為1000m

◆儀表使用環境：溫度:-25°C~ +55%C濕度:5 ~ 90% RH50°C
